硅酸鹽作為地殼中分布極廣的一種材料，由于其特殊的結(jié)構(gòu)和表面性能，常常作為一種補(bǔ)強(qiáng)性材料應(yīng)用于建筑涂料領(lǐng)域中。常見的硅酸鹽填料有：高嶺土、滑石粉、硅灰石、云母等，各類硅酸鹽填料由于晶體結(jié)構(gòu)及理化性能的不同，所起到的補(bǔ)強(qiáng)效果也不盡相同。
徐永華等選取高嶺土、滑石粉、硅灰石、云母4種常見的硅酸鹽填料將其應(yīng)用在無機(jī)外墻涂料中，通過測(cè)試涂料的穩(wěn)定性、耐水性、耐沾污性能、抗開裂以及耐洗刷等指標(biāo)來評(píng)估不同硅酸鹽填料在無機(jī)外墻涂料中的應(yīng)用情況。

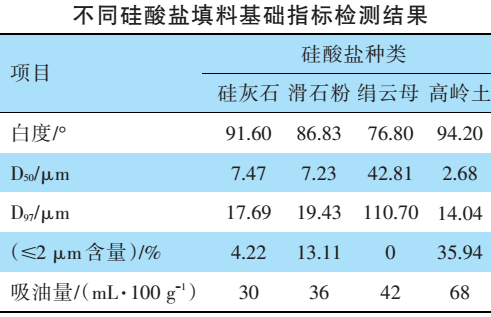

1、不同硅酸鹽填料性能比較
建筑涂料中常用的4種硅酸鹽填料的粒徑相差較大，這與填料在配方體系中所要求的性能有關(guān)。
煅燒高嶺土作為鈦白粉的最佳延展劑之一，在體系中主要是對(duì)鈦白粉進(jìn)行延展，保障鈦白粉在體系中的充分分散，最大程度地發(fā)揮鈦白粉的遮蓋能力。同時(shí)高嶺土本身還能提供一定程度的干遮蓋力，因此其粒徑一般較細(xì)，一般多為4000目產(chǎn)品。
云母和硅灰石作為典型的異構(gòu)型硅酸鹽填料，在乳膠漆體系中主要是提高產(chǎn)品的抗開裂、耐洗刷等性能。如選用的產(chǎn)品細(xì)度太細(xì)，云母的徑厚比和硅灰石的長(zhǎng)徑比一般會(huì)受機(jī)械研磨的破壞而降低，從而影響其補(bǔ)強(qiáng)效果，因此一般粒徑不宜過細(xì)。
滑石粉由于其堆積密度小、硬度低以及本身的“潤(rùn)滑性”在乳膠漆中主要用于改善產(chǎn)品的施工性能，提供一定的懸浮效果，因此一般粒徑滿足刮板細(xì)度要求的40~60μm即可，粒徑過細(xì)產(chǎn)品吸油量高，降低了涂料的CPVC。

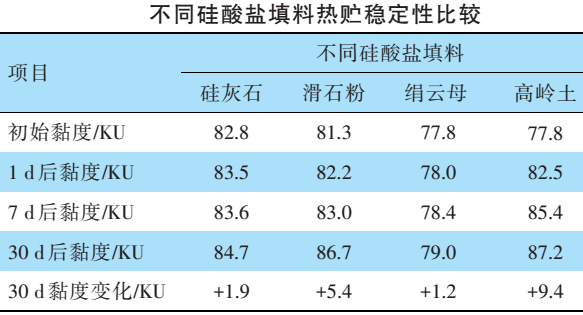

2、不同硅酸鹽填料熱貯穩(wěn)定性測(cè)試
4種硅酸鹽填料制備的無機(jī)外墻涂料熱貯30d后黏度增加均＜10KU，穩(wěn)定性均符合產(chǎn)品的使用要求，其中硅灰石和云母的穩(wěn)定性更優(yōu)，熱貯30d黏度增加均＜2KU，高嶺土的黏度變化最大。

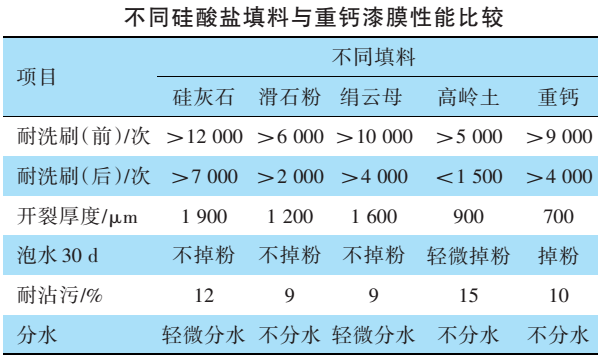

3、不同硅酸鹽填料與重鈣漆膜性能比較
在無機(jī)外墻涂料配方中添加硅酸鹽填料可提高漆膜的耐水性，這主要是由于硅酸鹽填料表面羥基含量較多，在漆膜失水干燥的過程中會(huì)與硅酸鉀進(jìn)行反應(yīng)，提高漆膜的交聯(lián)密度，從而提高了漆膜的耐水性；而碳酸鈣表面的羥基含量低，在干燥過程中無法與硅酸鉀進(jìn)行反應(yīng)提高漆膜的交聯(lián)密度，因此耐水性較差。
從耐洗刷性能上看，熱貯前硅灰石和云母的耐洗刷性能優(yōu)異，均超過10000次，滑石粉和高嶺土的耐洗刷性能較差，熱貯后滑石粉、高嶺土和云母的耐洗刷性能下降幅度較大，均超過50%，而硅灰石的下降幅度在40%左右。
從抗開裂性能上來看，在同等情況下，硅灰石和絹云母的漆膜開裂厚度最大，分別為1900μm和1600μm，遠(yuǎn)超高嶺土、重鈣和滑石粉，這主要是由于硅灰石和云母是典型的異構(gòu)型填料，在漆膜干燥的過程中，可以顯著降低漆膜的體積收縮，提高了漆膜的抗開裂性能。
從耐沾污性能上看，硅灰石和高嶺土的耐沾污性能較差，硅灰石主要是由于其針狀結(jié)構(gòu)容易造成漆膜表面相對(duì)粗糙，而高嶺土則主要是由于其吸油量大的原因，在乳液含量不變的情況下，耐沾污性能會(huì)受到影響。
資料來源：《徐永華,溫云祥,伍林偉,等.硅酸鹽填料在無機(jī)外墻涂料中的應(yīng)用研究[J].涂層與防護(hù),2022,43(06):58-62》，由【粉體技術(shù)網(wǎng)】編輯整理，轉(zhuǎn)載請(qǐng)注明出處！
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
