電氣石由于具有壓電性、遠(yuǎn)紅外性及可以釋放空氣負(fù)離子等特性，被應(yīng)用于水質(zhì)凈化、醫(yī)療等領(lǐng)域中。但是，其原料為單一的電氣石材料，使其應(yīng)用受到限制，無法滿足人們對現(xiàn)代材料的要求，因此，由電氣石和其它材料共混得到的新型功能型復(fù)合材料成為目前的研究熱點。
ABS樹脂是由丙烯腈、丁二烯、苯乙烯3種單體構(gòu)成的接枝共聚物，具有高強(qiáng)度和高韌度，對酸、堿、鹽具有較強(qiáng)的耐腐蝕性，成型加工性較好，成品表面光潔，易于染色和電鍍等特點，已被廣泛應(yīng)用于各個領(lǐng)域。
陳杰等采用硬脂酸鈉和鈦酸酯對電氣石粉體進(jìn)行表面改性，將改性電氣石與ABS樹脂共混，制備電氣石/ABS復(fù)合材料，結(jié)果表明：

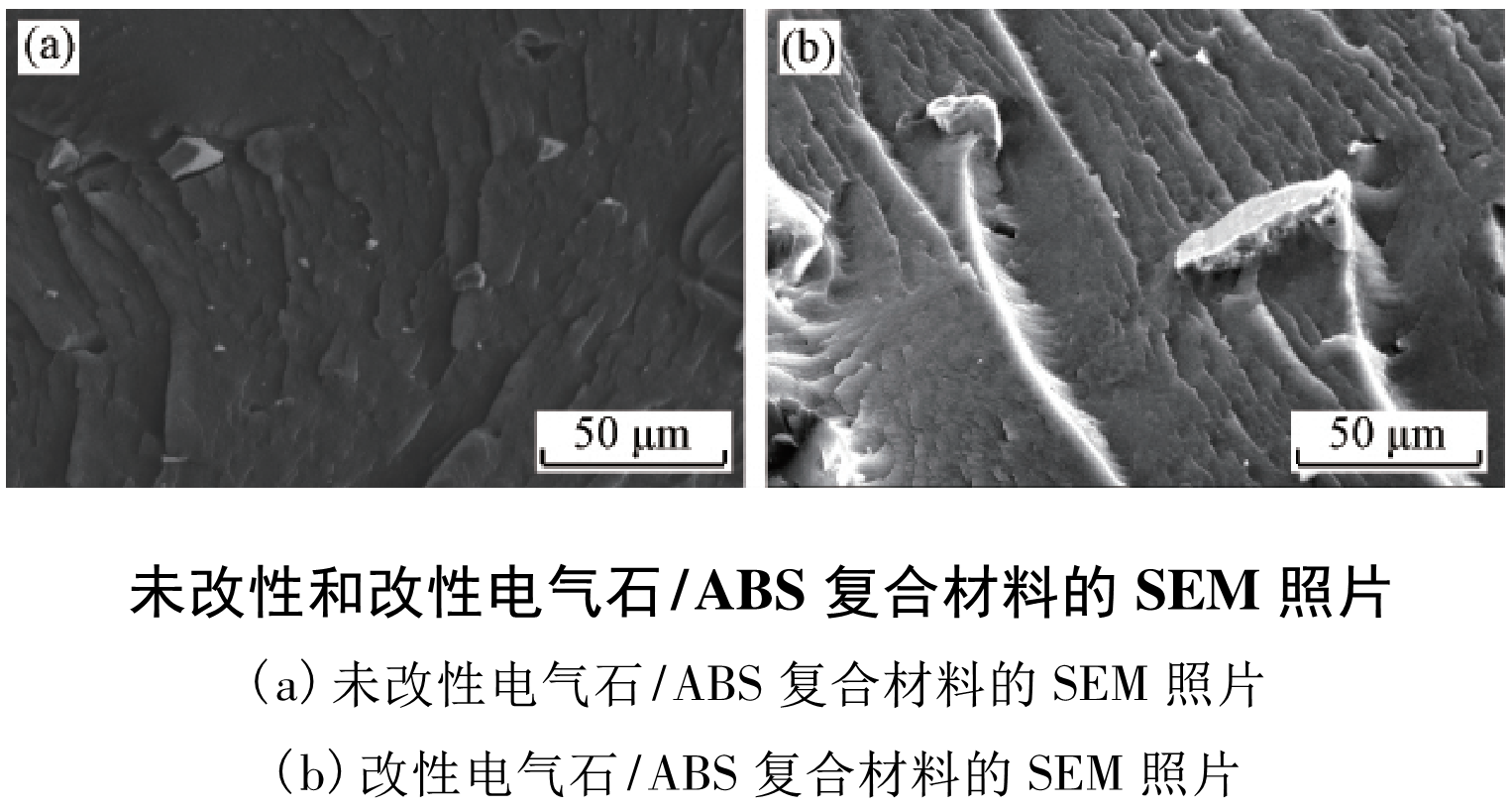

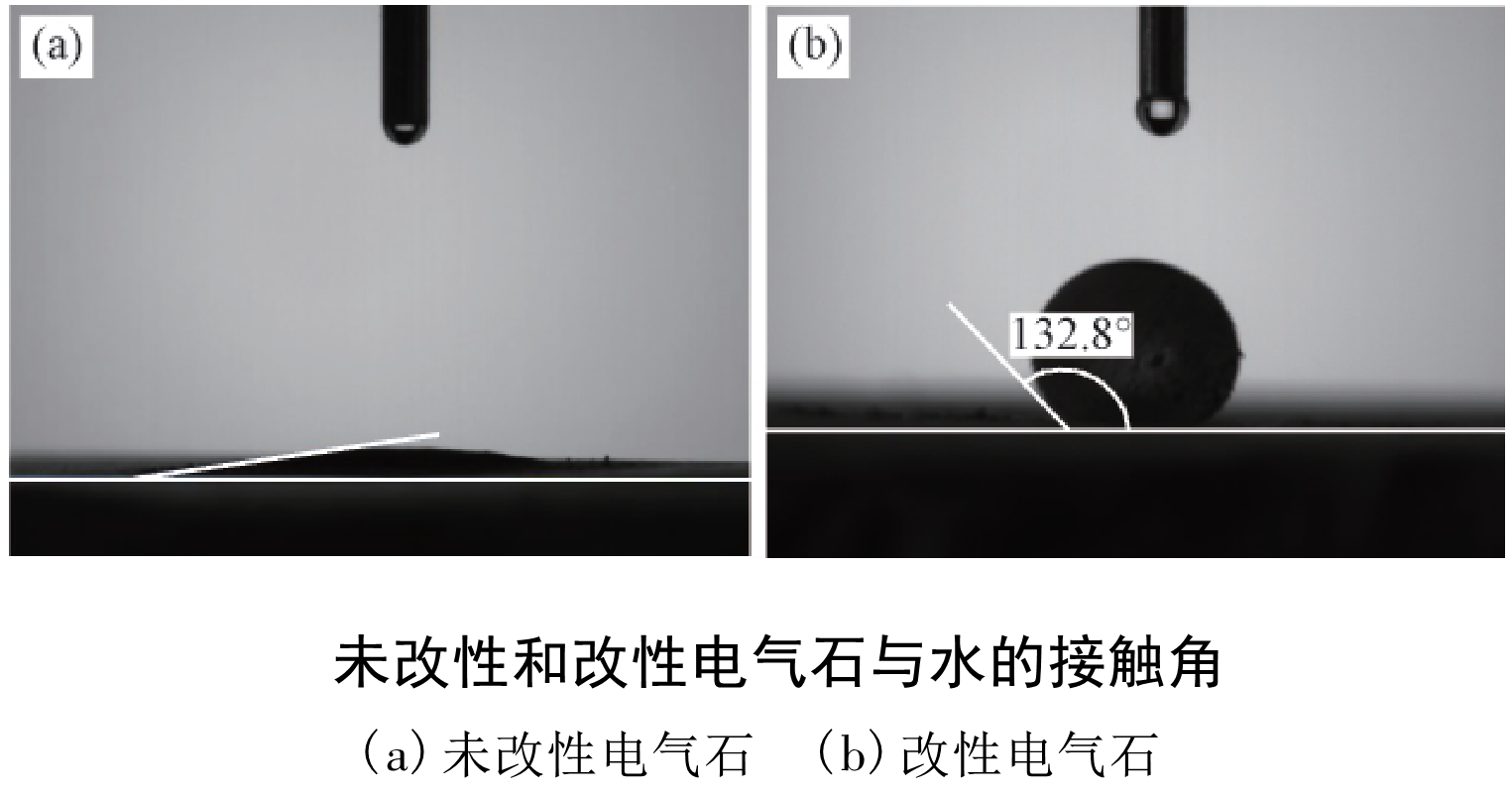

?。?）采用硬脂酸鈉和鈦酸酯將電氣石粉體成功改性，降低了其親水性，提高了其與ABS樹脂的界面結(jié)合力。
?。?）隨著改性電氣石在ABS樹脂中添加量的增大，電氣石/ABS復(fù)合材料的拉伸強(qiáng)度和沖擊強(qiáng)度均先增大后減小。與未添加電氣石的ABS樹脂相比，當(dāng)改性電氣石添加量為2%時，復(fù)合材料的拉伸強(qiáng)度提高了11.30%；當(dāng)改性電氣石添加量為3%時，復(fù)合材料的沖擊強(qiáng)度提高了38.18%；復(fù)合材料還可以釋放負(fù)離子，當(dāng)改性電氣石添加量為3%時，復(fù)合材料負(fù)離子釋放量為456.5個/cm2，擴(kuò)大了ABS樹脂的應(yīng)用范圍。
資料來源：《陳杰,王孝鵬,崔弘妍.電氣石/ABS復(fù)合材料的制備及性能[J].塑料,2021,50(02):19-22》，由【粉體技術(shù)網(wǎng)】編輯整理，轉(zhuǎn)載請注明出處！
|
