角形硅微粉是外形無規(guī)則，多呈棱角狀的硅微粉，其生產(chǎn)原料以脈石英、石英巖和熔融石英為主，又可分為結(jié)晶硅微粉和熔融硅微粉。
角形硅微粉主要生產(chǎn)設(shè)備有球磨機(jī)、分級(jí)機(jī)、混合機(jī)和改性機(jī)等，生產(chǎn)工藝有干法研磨和濕法研磨兩種。

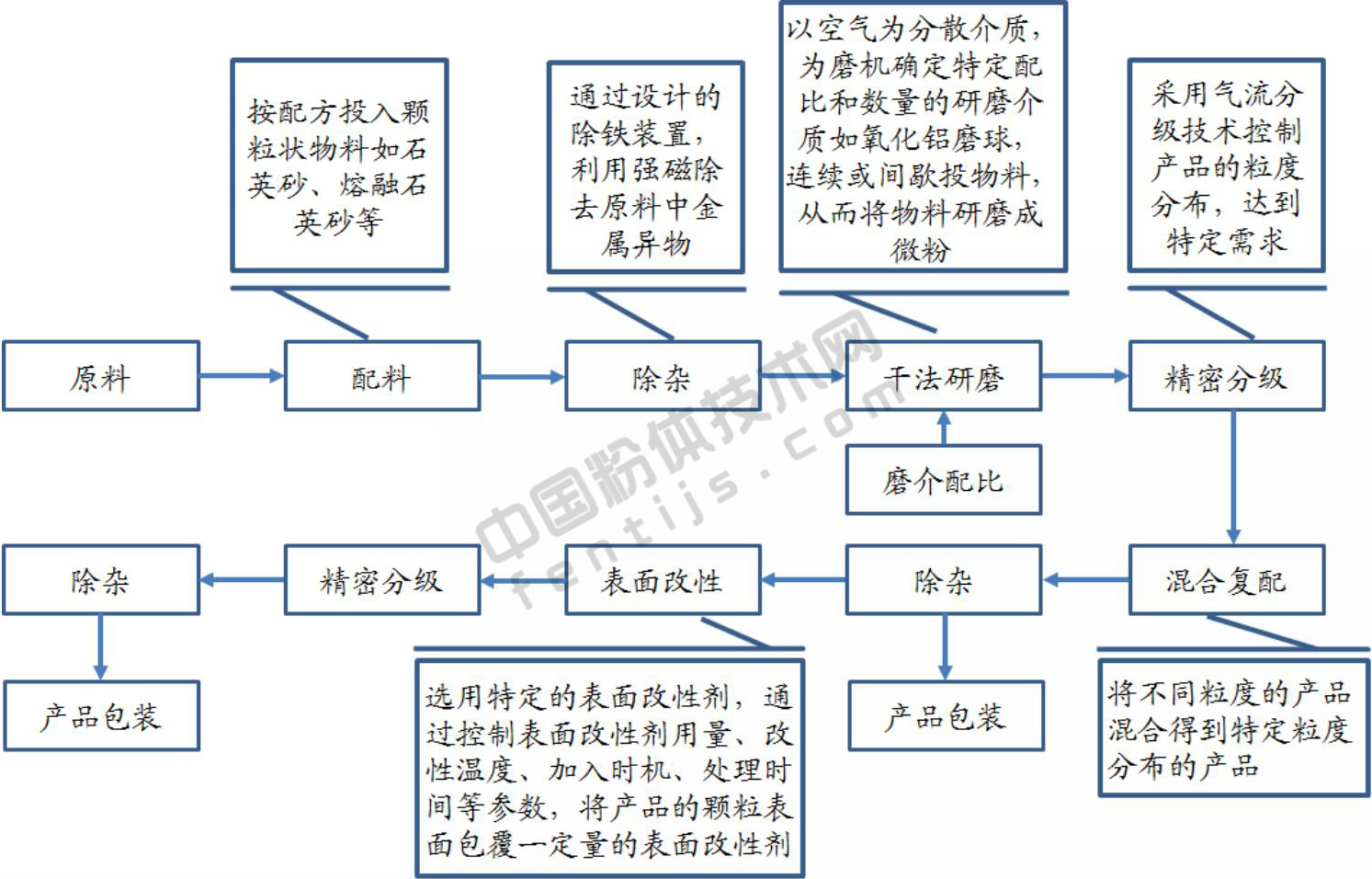

1、干法生產(chǎn)工藝與設(shè)備
將硅微粉原料放進(jìn)球磨機(jī)或振動(dòng)磨中研磨，該研磨工藝可以連續(xù)進(jìn)料和出料，也可以一次投入若干重量原料，連續(xù)研磨若干時(shí)間后出料；出料時(shí)要經(jīng)過微粉分級(jí)機(jī)控制粒度，粗的產(chǎn)物返回磨機(jī)再磨或作為產(chǎn)品，細(xì)的則是產(chǎn)品。干法研磨要嚴(yán)格控制入磨物料水分，產(chǎn)品不再干燥。
2、濕法生產(chǎn)工藝與設(shè)備
將若干重量硅微粉原料一次投入球磨機(jī)中，加入適量的水，作業(yè)濃度在65%～80%；連續(xù)研磨十幾個(gè)小時(shí)后，倒出料漿，用壓濾方法或放在料桶內(nèi)自然沉淀脫水，得到含水料餅；用打碎機(jī)打碎分散后均勻連續(xù)地投到空心軸攪拌烘干機(jī)中，干燥后得到產(chǎn)品。
3、硅微粉產(chǎn)品質(zhì)量控制要點(diǎn)
超細(xì)粉碎是硅微粉產(chǎn)品生產(chǎn)的核心過程之一，直接影響其純度、粒度分布及生產(chǎn)成本等。硅微粉生產(chǎn)過程中，產(chǎn)品質(zhì)量控制要點(diǎn)如下：
?。?）磨機(jī)調(diào)控：可通過合理選取研磨介質(zhì)材料、控制介質(zhì)配比和填充率，有效控制雜質(zhì)含量，提高設(shè)備使用壽命；根據(jù)球磨機(jī)長(zhǎng)徑比、襯板結(jié)構(gòu)與分布、入磨粒度等，合理調(diào)整球磨機(jī)轉(zhuǎn)速，促使研磨腔內(nèi)物料保持良好的運(yùn)動(dòng)狀態(tài)，從而提升研磨效果。
?。?）顆粒整形：通過優(yōu)化設(shè)備運(yùn)轉(zhuǎn)速度、機(jī)體內(nèi)壓力和溫度、物料停留時(shí)間等工藝條件，可提高硅微粉表面的規(guī)整度，改善產(chǎn)品的流動(dòng)性，有利于硅微粉在下游樹脂體系中應(yīng)用時(shí)的高填充、高分散。
（3）混合復(fù)配：?jiǎn)畏宸植嫉墓栉⒎鄄荒軐?shí)現(xiàn)最緊密堆積，難以滿足客戶使用時(shí)的高填充要求，不能最大限度地發(fā)揮硅微粉的優(yōu)異性能。提高填充率的方法之一是將不同粒度分布的硅微粉產(chǎn)品進(jìn)行混合，通過配比混合形成多峰分布，實(shí)現(xiàn)高填充，同時(shí)也降低了硅微粉的吸油值。
?。?）表面改性：硅微粉作為無機(jī)填料，與有機(jī)物樹脂混合使用時(shí)存在相容性差和分散難的問題，導(dǎo)致集成電路封裝及基板等材料耐熱性和防潮性變差，從而影響產(chǎn)品的可靠性和穩(wěn)定性。為改善硅微粉與有機(jī)高分子材料界面結(jié)合的問題，提高其應(yīng)用性能，一般需要對(duì)硅微粉進(jìn)行表面改性。
?。?）生產(chǎn)條件控制：生產(chǎn)電子級(jí)硅微粉的關(guān)鍵是除去石英中的導(dǎo)電雜質(zhì)，因此除選用較純的原料以外，在生產(chǎn)的每一個(gè)環(huán)節(jié)均應(yīng)盡量減少容器、環(huán)境、化學(xué)藥劑等對(duì)產(chǎn)品的污染，嚴(yán)格操作。
無論是干法研磨還是濕法研磨，為了避免物料在研磨時(shí)被污染，使用的磨礦介質(zhì)應(yīng)是非金屬材料如氧化鋁陶瓷球或硅石；磨機(jī)的桶體內(nèi)也必須襯高強(qiáng)度耐磨材料如氧化鋁陶瓷、硅石或聚氨脂橡膠。
|
