|
| |
| 硫酸法制備鈦白粉生產(chǎn)工藝流程 |
| 來源：中國粉體技術網(wǎng) 更新時間：2013-07-25 13:48:35 瀏覽次數(shù)： |
|
| |
鈦白粉是當前應用較多的白色無機化工顏料，廣泛用于涂料、塑料、紙張、油墨和化纖等領域。目前全球鈦白粉生產(chǎn)能力近600萬t/a， 市場價值約200億美元。
我國蘊藏著極其豐富的鈦礦資源，這給我國發(fā)展鈦白粉產(chǎn)業(yè)提供了雄厚的物質(zhì)基礎，目前，我國已經(jīng)超過美國成為世界第一鈦白粉生產(chǎn)大國。
目前，我國鈦白粉的生產(chǎn)主要采用硫酸法。下圖為硫酸法鈦白粉生產(chǎn)工藝流程圖。

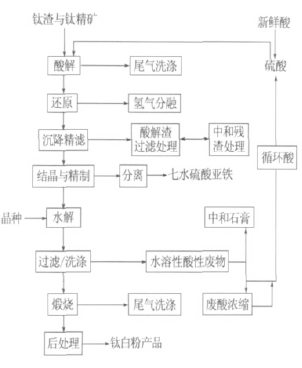

硫酸法鈦白粉生產(chǎn)工藝流程圖
硫酸法技術的主要工藝步驟是：
1、酸解。經(jīng)研磨、干燥的鈦鐵礦或鈦渣用濃硫酸在150-180℃的溫度下酸解。由于白鈦石、人造金紅石和金紅石不溶于硫酸，因此不能用硫酸法來制備。鈦鐵礦中的鈦含量越低，所用硫酸的稀釋程度就越高，對處理巖礦而言，合適的酸濃度為85%；而處理鈦渣，硫酸濃度一般為91%-92%。
酸解過程中需將三價鐵還原成二價鐵，三價鐵會吸附在二氧化鈦粒子表面，造成最終鈦白粉白度指標降低，因此，在整個工藝過程中使鐵保持二價形態(tài)至關重要。
硫酸法產(chǎn)生的空氣污染大部分來自于酸解。反應中，大量硫氧化物、酸霧和夾帶的未反應原料粒子在很短時間內(nèi)釋放出來。
2、沉降精濾。冷卻酸解液、固體惰性物質(zhì)和未反應的原料殘余物溶液從酸解罐的底部全部排放到沉降池中。該工序的主要目的是除去鈦礦雜質(zhì)形成的可溶性殘余物。這些殘余物可能包括硅石、鋯石/硫酸石、白鈦石或金紅石。加入酪蛋白、淀粉或其他有機絮凝劑，液體便通過簡單的重力分解沉淀在沉降池中。
沉降池中的固體物質(zhì)排除后，先用廢酸洗滌以回收未反應的原料，然后用水洗掉殘留液。沉降后的鈦液通過精濾除掉細小的殘余粒子。這些精濾濾渣與沉降池中收集的其他固體物質(zhì)送往堆放場。
3、水解。將可溶性硫酸氧鈦在90℃時水解成不溶于水的水合二氧化鈦沉淀物或稱偏鈦酸，為獲得所需粒度的高質(zhì)量水解產(chǎn)物，必須嚴格控制諸如加熱速度、鈦液的二價鐵離子和四價鈦離子含量以及其他因素等。其中，避免出現(xiàn)三價鐵離子是此環(huán)節(jié)的關鍵。
為控制水解速度、水解物的過濾洗滌性能和最終產(chǎn)品的細度及質(zhì)量指標，需要再水解時加入晶種。晶種的加入方式有兩種:自身晶種和外加晶種。自身晶種是在水解時利用預先加入的水解鈦液和水所產(chǎn)生的晶種進行水解工序，不用另外制備晶種。外加晶種是向鈦液加入經(jīng)另外制備的金紅石或銳鈦型晶種。
水解沉淀物漿料經(jīng)過濾、洗滌后，在還原條件下用硫酸酸浸以除去最后微量吸附鐵和其他金屬，即通常所說的漂白。此步驟是硫酸法中產(chǎn)生廢酸的主要原因。
4、煅燒。水合二氧化鈦在900-1250℃下煅燒，通過煅燒環(huán)節(jié)脫去水分和除去殘余的三氧化硫，同時還可以將銳鈦型轉(zhuǎn)變成金紅石型。煅燒有助于增強最終鈦白粉產(chǎn)品的化學惰性和確定其粒度。煅燒后，二氧化鈦經(jīng)研磨破碎燒結(jié)成顆粒，然后對其進行后處理。
在煅燒階段，隨著三氧化硫和酸霧的排出，其中夾帶著一些細微的二氧化鈦粒子，這是硫酸法中產(chǎn)生廢氣的主要來源。
5、后處理。后處理主要有濕磨、無機包膜、干燥、氣流磨及有機包膜和產(chǎn)品包裝等工序。
濕磨，將二氧化鈦顆粒在無機或有機分散劑的存在下進行濕磨，將二氧化鈦聚集粒子盡量磨細解聚，以利于進行無機包膜。濕磨設備主要采用介質(zhì)磨，有機球磨、球磨機、砂磨機、重介質(zhì)磨等。
無機包覆和干燥，經(jīng)濕磨解聚后的二氧化鈦需要進行無機包膜，以屏蔽紫外光，提高鈦白粉的耐候性。常用的無機包膜劑有硅、鋁的氧化物及水和氫氧化物。近年來采用鋯進行混合包膜，達到高耐候、高光澤的效果。采用帶式干燥機、噴霧干燥機等進行干燥。
氣流粉碎與有機包膜。目前采用的粉碎機多數(shù)為扁平式氣流粉碎機，此過程中根據(jù)產(chǎn)品用途加入有機包膜劑。有機包膜劑一方面可以中和鈦白粉表面能，避免其重新團聚，起到助磨效果，另一方面改變鈦白粉的表面物理化學性能，提高其在涂料、塑料等物質(zhì)的配伍性及相容性。有機包膜劑用于涂料有胺、醇胺類、硅烷類；用于塑料有二甲基硅烷、聚乙醇、三乙醇胺等。
|
|
|
| |
|
| |
|
|
|
|
|
|
