|
| |
| 非金屬礦物砂狀粗顆粒吸油值檢測的意義和方法 |
| 來源：中國粉體技術(shù)網(wǎng) 更新時間：2016-03-17 10:24:10 瀏覽次數(shù)： |
|
| |
一、吸油值
1、概念
吸油量通常以100g物料所需亞麻油或二辛酯（DOP）的質(zhì)量表示。(%或g/100g)。即指每100g物料，在達(dá)到完全潤濕時需要用油的最低用量。
吸油值= 亞麻油量（二辛酯（DOP）g/100g物料
2、吸油值的意義
物料顆粒相同的填料，帶空隙的比不帶空隙的物料顆粒吸油值要髙，油吸附量小的物料在樹脂中的用量就可以增加；相反，油吸附量大的物料在樹脂中的用量就相應(yīng)減少。吸油值對選擇填料物料具有一定的指導(dǎo)意義，它直接影響到成品的成本和加工性能。物料吸油值大，有可能會"吃掉"幾倍甚至幾十倍于自身價格的樹脂，這無形中提髙了產(chǎn)品的成本。吸油值上升，樹脂的黏度隨即上升，這會嚴(yán)重影響其對纖維的浸漬，甚至?xí)淖兗庸さ牧髯冃阅?，使其成型工藝性能變差。影響到產(chǎn)品的外觀，直至表面的光潔度、防污度。
3、吸油值目前檢測情況
吸油值目前都是針對細(xì)粉來檢測，對粗顆粒沒有看到相關(guān)的文獻(xiàn)。其實粗顆粒在下游應(yīng)用也是非常多和廣泛：人造大理石，人造石英石，防腐樹脂涂料等等。特別是對裝飾類樹脂制品，粗顆粒物料是少不了的一個基礎(chǔ)填料。在生產(chǎn)中基本忽略對顆粒物料進(jìn)行檢測吸油值。
二、吸油值檢測方法
1、粉體的吸油值檢測
在100g的物料中，把亞麻油或二辛酯（DOP）一滴滴加入，并隨時用調(diào)刀混合，剛開始加入油時，物料仍處在松散狀態(tài)，隨著油的連續(xù)加入，最后可使全部物料粘結(jié)在一起成球形，若繼續(xù)再加油，體系就會變稀，此時所用的亞麻油或二辛酯（DOP）量即為這種物料的吸油量。
2、顆粒物料的吸油值檢測
顆粒不像粉體一樣可以用調(diào)刀翻滾，加了亞麻油或二辛酯（DOP）也黏合不到一起。這里規(guī)定：顆粒完全濕潤亞麻油或二辛酯（DOP）后，在某恒定時間內(nèi)亞麻油或二辛酯（DOP）不再外滴。稱重計算其吸油值。

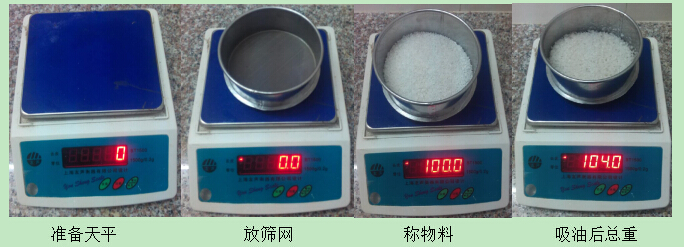

3、操作過程
 （1）準(zhǔn)備精確度為0.1g%的分析天平；
（2）取一個Ф100mm的試驗篩網(wǎng)，篩網(wǎng)目數(shù)選取比檢測物料顆粒目數(shù)尺寸小一倍（即4個目數(shù)），如檢測樣品是4目，選取篩網(wǎng)是8目，檢測樣品是12目，選取篩網(wǎng)是20目。以此類推；
（3）通過天平，用篩網(wǎng)稱100g物料；
（4）在這100g物料加入過量的亞麻油或二辛酯（DOP），然后把篩網(wǎng)連物料放到托盆上，靜置30分鐘。把多余的亞麻油或二辛酯（DOP）流滴到托盤上。
（5）靜置時間到，然后稱重，計算吸油值。
三、吸油值指標(biāo)應(yīng)用
檢測吸油值指標(biāo)，對下游板材、涂料等行業(yè)對工藝指導(dǎo)有積極的意義。吸油值的大小反映其物料的密度、表面光潔度、顆粒大小均勻度等有參考的價值。也能評估物料因地域差異，得出性能的差異，在制定配方做出相應(yīng)的調(diào)整有借鑒意義。
本方法適合各種顆粒檢測吸油值，而且簡單、方便、有效。
本文作者：李政利
?歡迎進(jìn)入【粉體論壇】
|
|
|
| |
|
| |
|
|
|
|
|
|
