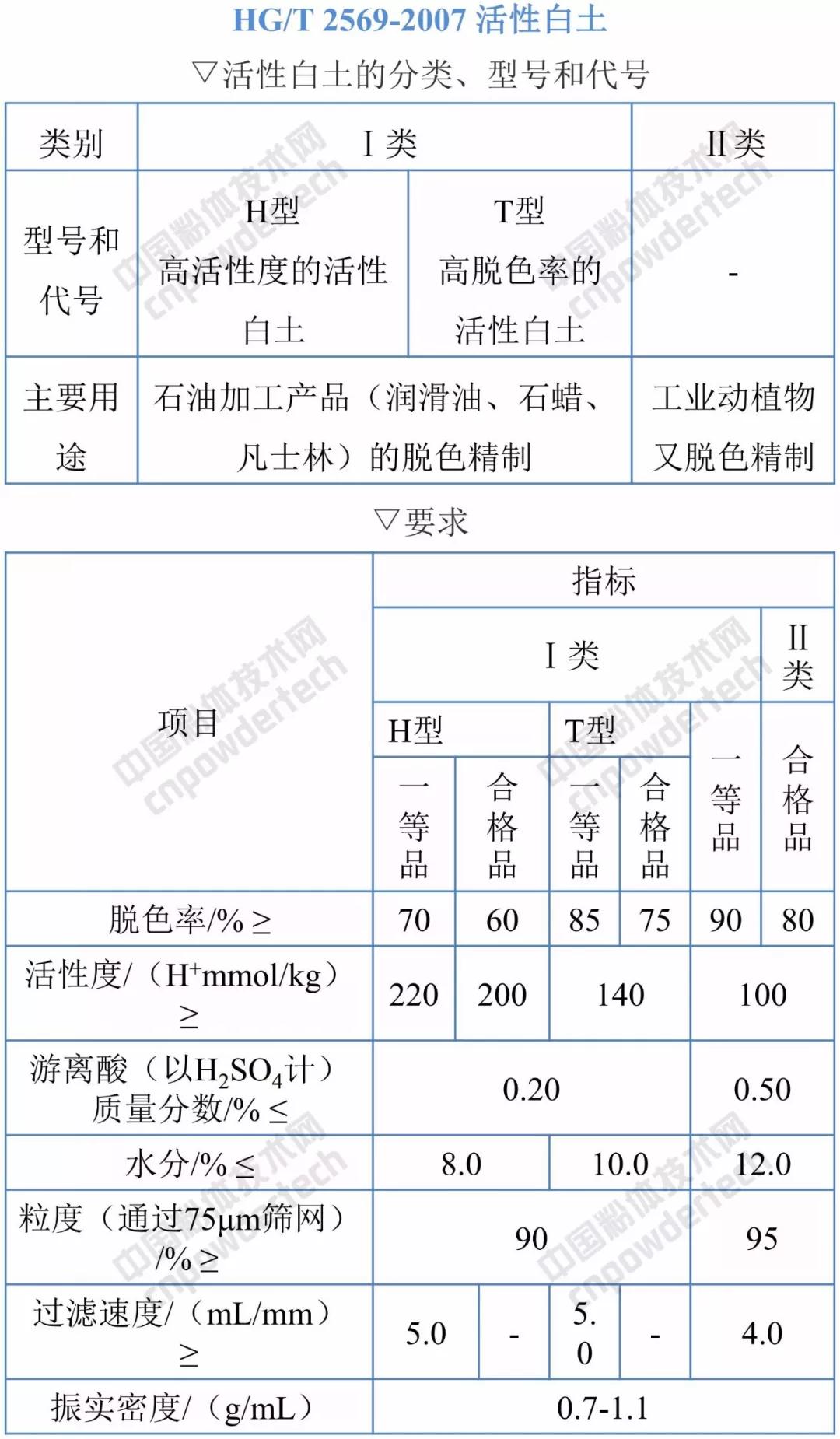

本標(biāo)準(zhǔn)適用于以膨潤(rùn)土為原料制得的活性白土。該產(chǎn)品主要用于石油加工產(chǎn)品（潤(rùn)滑油、石蠟，凡士林）和工業(yè)用動(dòng)植物油脫色精制。在化學(xué)工業(yè)上用作吸附劑和催化劑載體。
酸活化反應(yīng)，實(shí)際上是一個(gè)溶解雜質(zhì)，離子交換以及部分結(jié)構(gòu)破壞的過程。在酸活化過程中，一些如碳酸鹽類等可被酸溶解的雜質(zhì)礦物溶解后，提高了原料中蒙脫石的含量；小半徑高活性的H+取代蒙脫石層間可交換陽離子Ca2+、Mg2+、K+、Na+等，改變蒙脫石礦物晶體的表面積電位，增加其吸附性能；在不改變蒙脫石層狀結(jié)構(gòu)骨架的情況下，強(qiáng)酸將蒙脫石八面體層邊緣的部分Mg2+、Al3+、Fe2+、Fe3+，以及四面體層中邊緣部分的Si4+溶出，使蒙脫石晶格“松解”，晶體層兩端孔道增大，增加其比表面積，可從原土80m2/g增至200-400m2/g。因此，經(jīng)酸溶化處理的膨潤(rùn)土具有較強(qiáng)的化學(xué)活性和吸附性。
目前，國(guó)內(nèi)外生產(chǎn)活性白土的工藝有3種：濕法、干法、半濕（或半干）法。

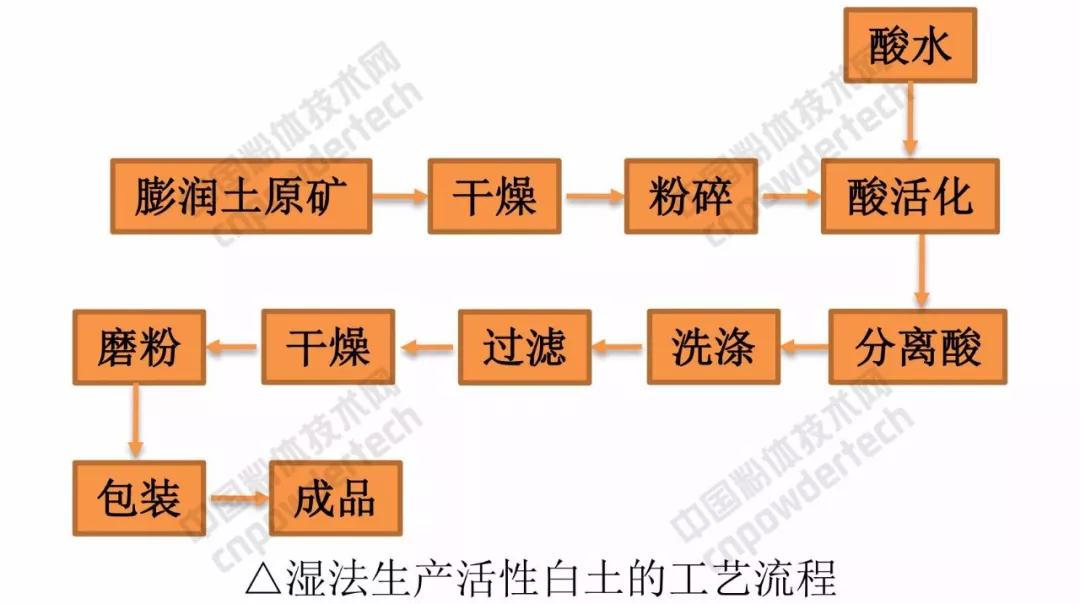

濕法生產(chǎn)的活性白土的脫色力和活性度等指標(biāo)均較高，質(zhì)量穩(wěn)定，目前國(guó)內(nèi)大多采用該工藝。
（1）原料準(zhǔn)備
將膨潤(rùn)土（一般為鈣基膨潤(rùn)土）干燥至水分小于15%，去除夾石，粉碎至147-74μm，己經(jīng)風(fēng)化的膨潤(rùn)土不必粉碎。如含砂量大，需去除砂粒。
（2）酸化
通常用鹽酸或硫酸活化，也可能用有機(jī)酸。對(duì)于含方解石的膨潤(rùn)土，最好采用鹽酸活化。在膨潤(rùn)土漿料中加入一定量的酸，加溫?cái)嚢枰欢〞r(shí)間。
影響活化效果的主要因素是酸的用量、礦漿濃度、活化時(shí)間、溫度以及攪拌條件等。酸的用量一般約為300-600kg/1000kg膨潤(rùn)土；水土比通常為0.8-1:1，活化溫度50-100℃；反應(yīng)時(shí)間視操作條件而定，一般為2-8h；活化時(shí)需要不斷攪拌。
（3）洗滌
活化完畢，要多次洗滌直到洗液呈中性為止。由于膨潤(rùn)土粒度細(xì)，不易沉降，為加速沉降，可加入適量高效絮凝劑。
（4）過濾
采用壓濾或真空吸濾工藝脫除洗滌后的活性白土漿液中的大部分水分。
（5）干燥
通常要求干燥后產(chǎn)品的水分小于8%。
（6）磨粉
一般使用雷蒙磨、振動(dòng)磨等將干燥后的活性白土磨細(xì)至74μm。如果干燥后的產(chǎn)品為粉體產(chǎn)品，則可以不再粉磨。
干法工藝的前面作業(yè)與濕法相同，但脫酸是用焙燒揮發(fā)，沒有洗滌作業(yè)。干法生產(chǎn)節(jié)水，并避免了含酸廢水排放，但產(chǎn)品中的水溶性雜質(zhì)，如Al、K、Na、Ca、Mg、Fe等鹽類沒有除去，影響產(chǎn)品質(zhì)量。
半濕法生產(chǎn)活性白土是利用5%的硫酸水溶液，在高壓釜中，于200-250℃和1.5-2.0MPa（15-20大氣壓）下活化膨潤(rùn)土4h。由于所用的酸濃度低，洗滌產(chǎn)品耗水少，但是其高溫高壓操作困難，限制了該法的推廣應(yīng)用。
活性白土生產(chǎn)的關(guān)鍵技術(shù)：
（1）對(duì)膨潤(rùn)土原土有一定的選擇性，并非對(duì)所有不同類型的膨潤(rùn)土都能生產(chǎn)出脫色率≥90%的高效活性白土，即另有一些類型的膨潤(rùn)土只能生產(chǎn)出脫色率≥80-85%的普通活性白土或半高效活性白土。活性度指標(biāo)暫時(shí)還達(dá)不到H型（高活性度活性白土）對(duì)活性度的要求。因而它的使用范圍受到了一些限制。
（2）酸性廢水的處理。
（3）吸油率大。活性白土脫色使用量為油重的2%-5%。使用白土對(duì)油脂進(jìn)行脫色，不可避免的要夾帶油，夾帶量一般為活性白土量的20%-50%，從而增加了煉耗和成本。
目前，少數(shù)企業(yè)采用浸出法從活性廢白土中將油分離出來，但分離后的油品由于白土的作用，色澤為烏黑，無法脫色出好的顏色。因此，國(guó)內(nèi)油脂脫色部門希望吸油率小的活性白土。
目前，活性白土主要應(yīng)用于食用油脂脫色、化工產(chǎn)品精制、環(huán)保、催化等領(lǐng)域。
（1）食用油脂的脫色
活性白土可除去油中的色素、過氧化物、微量金屬、殘?jiān)砗土字?，并可防止成品油的回色，提高貨架期，被?guó)內(nèi)外廣泛用于各類植物油、動(dòng)物油和礦物油的脫色精制。
活性白土對(duì)油脂的脫色效果有很多影響因素，主要有：活性白土的質(zhì)量及添加量；脫色溫度；脫色壓力；攪拌強(qiáng)度；脫色時(shí)間。此外，還受脫色油品種和質(zhì)量的影響，如油的沸點(diǎn)范圍、油的精煉方法、油酸敗的程度等。
（2）化工產(chǎn)品的精制
利用活性白土吸附能力強(qiáng)，不與化學(xué)物質(zhì)發(fā)生反應(yīng)等特點(diǎn)，可用于化工產(chǎn)品精制，如潤(rùn)滑油、固體石蠟、乙醇、硫磺等?；瘜W(xué)反應(yīng)常伴隨著副反應(yīng)，也有雜質(zhì)生成，它們的存在影響產(chǎn)物的性能，精制是必須的一道工序。
在精制化工產(chǎn)品過程中，主要是利用活性白土的強(qiáng)吸附性能除去雜質(zhì)，吸附一般為物理吸附，但也有可能伴有化學(xué)吸附。活性白土因?yàn)殡x子交換帶負(fù)電荷，可以除去產(chǎn)物中的陽離子。所以活性白土是一種理想的吸附劑用于化工產(chǎn)品的精制。
（3）活性白土在環(huán)境保護(hù)中應(yīng)用
活性白土可用于三廢治理，去除廢水中顏色、混濁物、重金屬離子、怪味，吸附油污，處理硫酸生產(chǎn)中的尾氣等。
活性白土在處理污水在得到了很好的應(yīng)用。活性白土在酸化時(shí)形成的微孔網(wǎng)格結(jié)構(gòu)可以搭載不同的化學(xué)物質(zhì)，可以除去不同污染源的污水。由于活性白土晶胞帶有負(fù)電荷，具有吸附陽離子的性能?；钚园淄翆?duì)除去水中的有機(jī)和無機(jī)污染物有著較高的化學(xué)和生物穩(wěn)定性。活性白土是一種綠色產(chǎn)品，可以再生利用，不會(huì)造成環(huán)境污染。
（4）催化
活性白土作為一種催化劑，可用于烴類催化裂化和其它反應(yīng)的固體酸催化。由于活性白土本身就是一種催化劑，通過加載其它催化劑，可獲得更好的催化效果。
（5）顆粒白土
顆粒白土是活性白土經(jīng)過一定的化學(xué)和物理處理得來的，吸附能力更強(qiáng)，具有更多的毛細(xì)孔道，因此比表面更大，吸油率小等優(yōu)點(diǎn)，它比活性白土更加實(shí)用，具有非常廣泛的應(yīng)用，有取代活性白土的趨勢(shì)。
（6）無碳復(fù)寫紙生產(chǎn)
活性白土還有一個(gè)重要的應(yīng)用就是生產(chǎn)無碳復(fù)寫紙。日常辦公的日益規(guī)范化，對(duì)復(fù)寫紙要求越來越高，以前的涂蠟復(fù)寫紙因復(fù)寫不清晰，效率不高等已經(jīng)逐漸被無碳復(fù)寫紙?zhí)娲?。無碳復(fù)寫紙是在活性白土中加入粘合劑、分散劑、助劑等制成顯色涂料制成的，可用于生產(chǎn)各種發(fā)票、計(jì)算機(jī)記錄紙、帳單、信用卡。它較之涂蠟復(fù)寫紙有字跡清晰鮮艷、使用便捷、效率高、套記準(zhǔn)確、保密性好等特點(diǎn)。
（7）其他方面應(yīng)用
活性白土除了以上幾種重要的應(yīng)用之外，還可用于高溫聚合劑，水分干燥劑，廢潤(rùn)滑油的再生，橡膠的補(bǔ)強(qiáng)劑[，涂料的生產(chǎn)，維生素A、B的吸附劑，在國(guó)防、醫(yī)學(xué)衛(wèi)生上，還可制成防化吸毒劑、解毒劑等。
膨潤(rùn)土是我國(guó)的優(yōu)勢(shì)資源，儲(chǔ)量居世界第一位，但開發(fā)利用起步較晚，深加工技術(shù)落后、產(chǎn)品質(zhì)量差、生產(chǎn)規(guī)模小，國(guó)內(nèi)油脂脫色等部門用的優(yōu)質(zhì)活性白土尚需從國(guó)外進(jìn)口。
隨著對(duì)活性白土研究的不斷深入，制備工藝不斷改進(jìn)，更多結(jié)構(gòu)各異、性能優(yōu)良、應(yīng)用更廣的活性白土產(chǎn)品將實(shí)現(xiàn)產(chǎn)業(yè)化、商品化。
